超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器發出，聲波經液體表面反射后被同一傳感器接收并轉換成電信號。超聲波液位計具有自動功率調整，溫度補償，抗干擾等功能。由于采用非接觸測量，被測介質幾乎不受控制，可廣泛應用于水環境、酸堿、泥漿、食品等多種環境。
  超聲波液位計可采用二線制、三線制或四線制技術，供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
超聲波液位計應用：
1、測量流量、液位、低表壓、真空和比重
2、兩線制*大量程可達30m
3、四線制*大量程可達40m
4、*小分辨率1mm

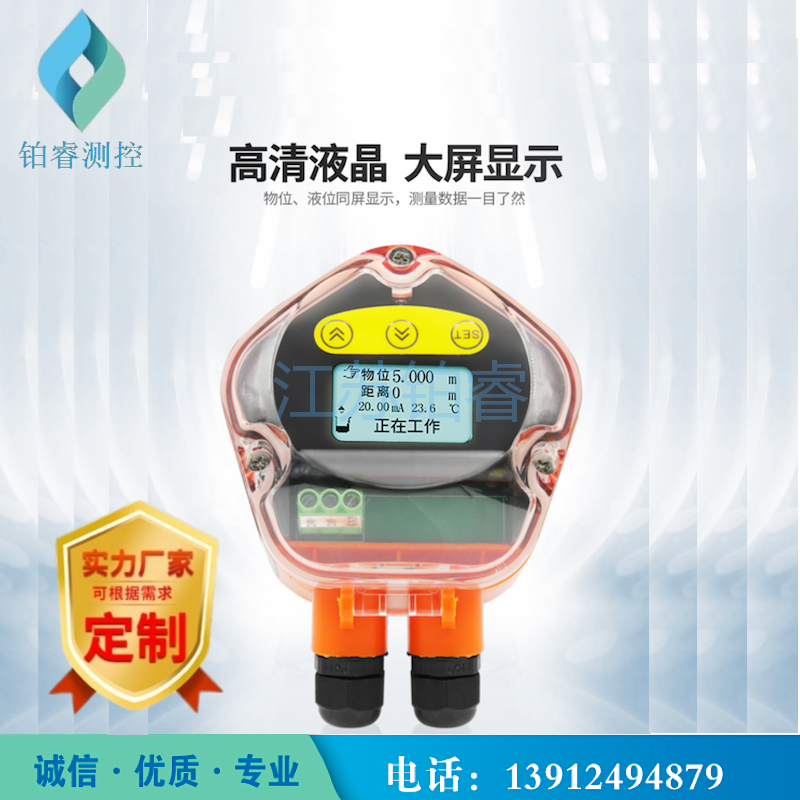

5、LCD／LED大顯示屏
6、智能信號處理技術
7、配有高低位雙繼電器（僅四線制）
8、全塑料防腐外殼（防護等級lP67）
9、專利的換能器結構（小量程物位計法蘭安裝時，對法蘭接管長度無要求）
10、簡單的按鍵設定參數（無需等待容器排空或加滿，無需附加的遙控器）

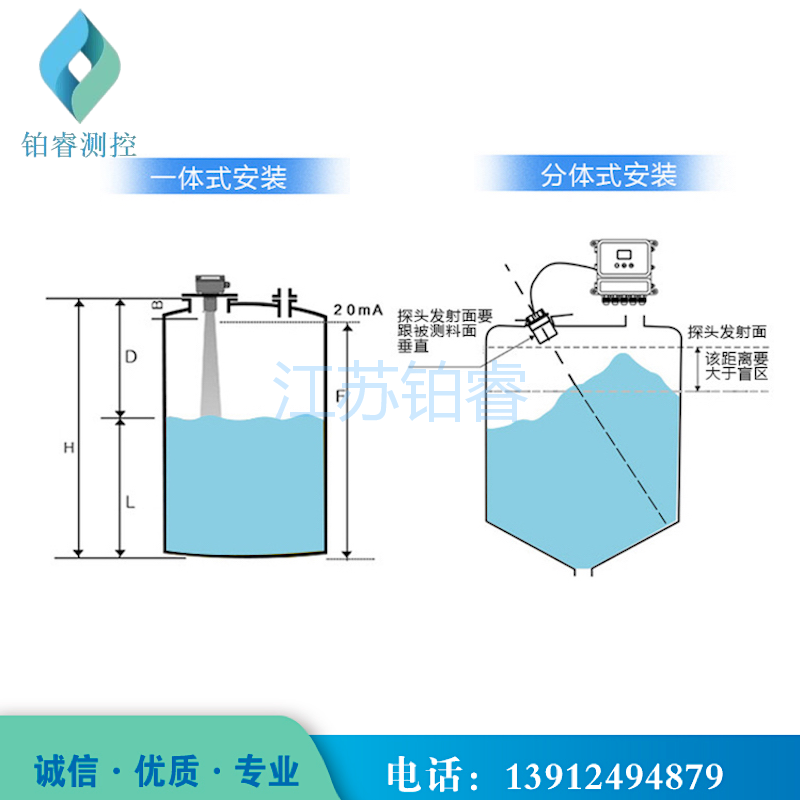

11、靈活的安裝方式（螺紋/法蘭、固定孔/支架）
　　螺紋尺寸：M48*2 M60*2
超聲波液位計技術參數
功能

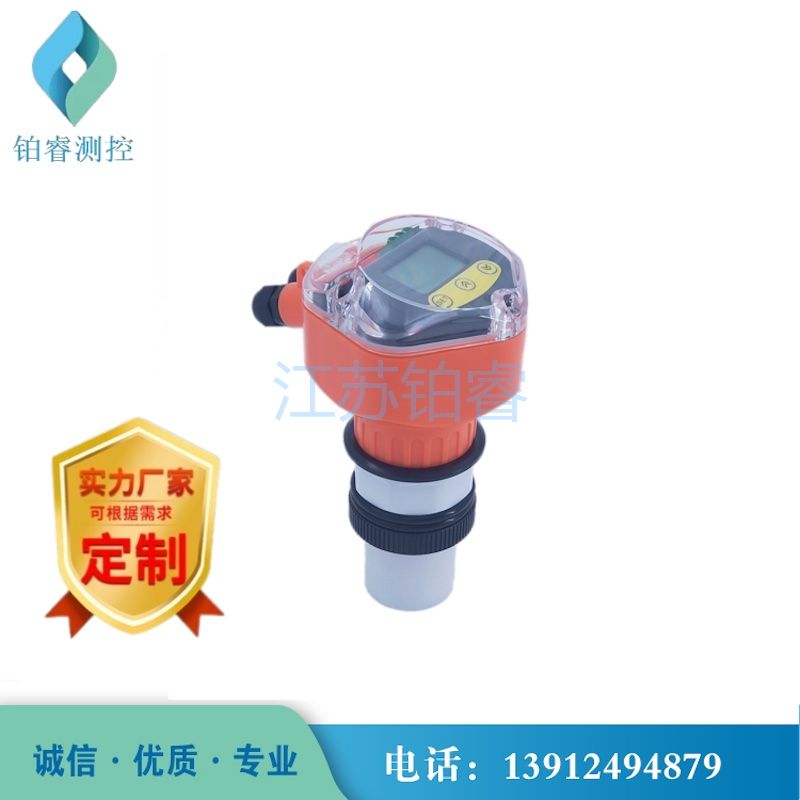

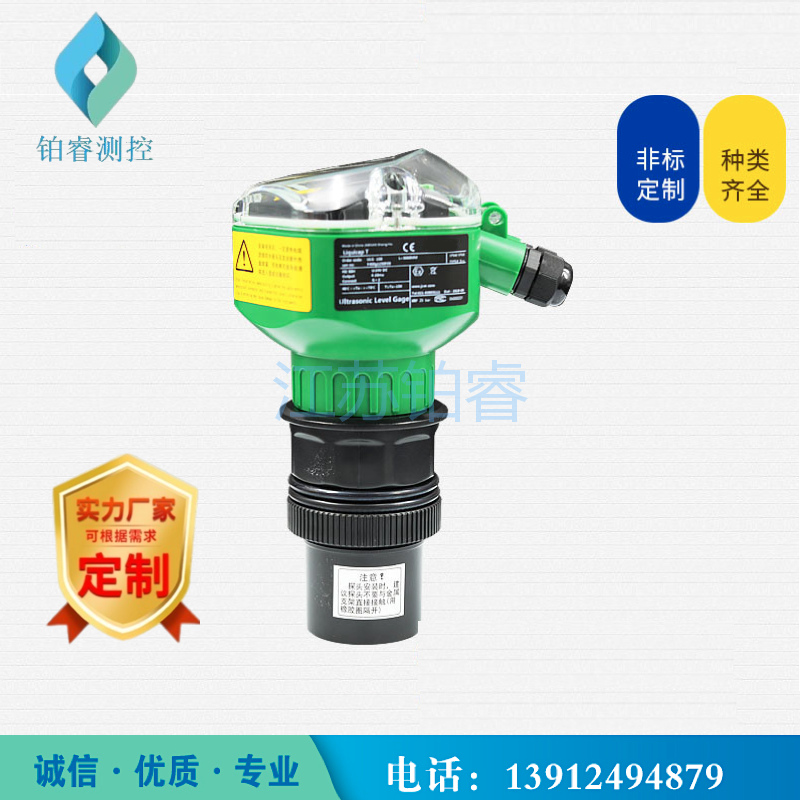

一體型

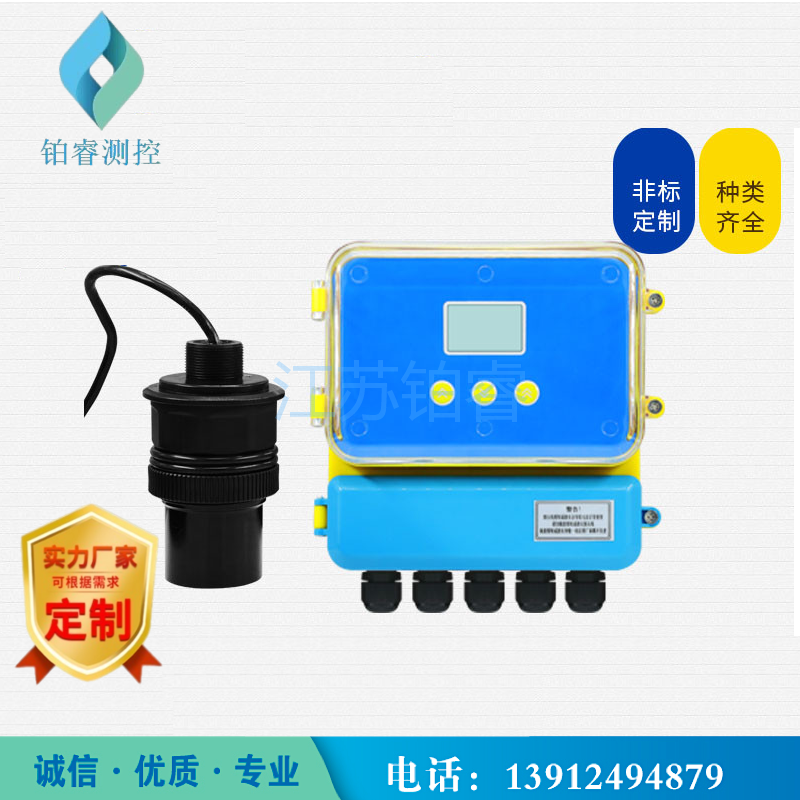

分體型

量程

5米;10米;15米;20米;30米;40米;50米;60米;

5米;10米;15米;20米;30米;40米;50米;60米;70米;

測量精度

0.5%-1.0%

0.5%-1.0%

分辨率

3mm或0.1%（取大者）

3mm或0.1%（取大者）

顯示

中文液晶顯示

中文液晶顯示

模擬輸出

4線制4～20mA/510Ω負載
2線制4～20mA/250Ω負載

4～20mA/510Ω負載

繼電器輸出

可選配2組AC250V/8A
或DC30V/5A狀態可編程

（可選配）單通道為2組，雙通道是4組AC250V/8A或DC30V/5A狀態可編程

供電

標配24VDC
可選 220VAC+15% 50Hz

標配220VAC+15%50Hz
可選24VDC120mA
定做12VDC或電池供電

環境溫度

顯示儀表-20～+60℃，
探頭-20～+80℃

顯示儀表-20～+60℃，
探頭-20～+80℃

通信

可選485，232通信（廠家協議）

可選485，232通信（廠家協議）

防護等級

顯示儀表IP65，探頭IP68

顯示儀表IP65，探頭IP68

探頭電纜

無

可達100米，標配10米

探頭安裝

根據量程和探頭的選型

根據量程和探頭的選型

產品功耗

分體式用24V電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，2路繼電器145mA,3路繼電器要170mA，4路繼電器要190mA.
具體功率如下：
無繼電器是24×100mA=2.4W；
1路繼電器是24×120mA=2.9W；2路繼電器是24×145mA=3.5W；
3路繼電器是24×170mA=4.1W；2路繼電器是24×190mA=4.6W；

產品功耗

一體式四線制用24V電源供電，不帶繼電器功耗是80mA，帶一個繼電器是要105mA，2路繼電器130mA,
具體功率如下：
無繼電器是24×80mA=1.9W；
1路繼電器是24×105mA=2.5W；2路繼電器是24×145mA=3.1W

產品功耗

一體式二線制用24V電源供電，不能帶繼電器，功耗是30mA。具體功率如下：
無繼電器是24×30mA=0.72W；
